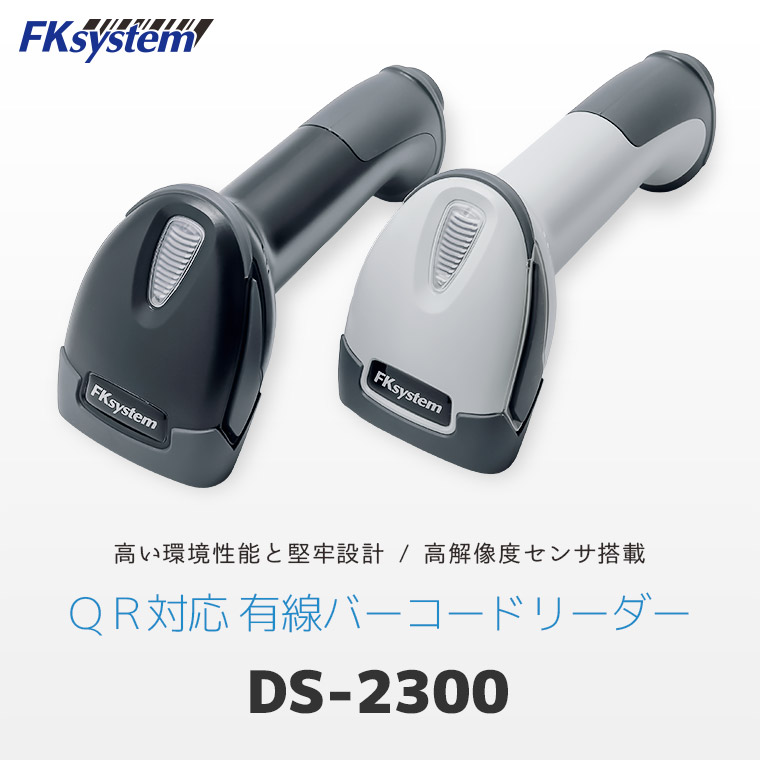

DS-2300 エフケイシステム QR対応 バーコードリーダー | FKsystem
製品の主な機能
360度・全方向からスキャン可能。エントリーモデルに最適なQR対応スキャナー
QRコードはもちろん、バーコードも360度全方位から読み取り可能なバーコードリーダー。比較的お求めやすい価格帯なので、QR運用を始めるにあたってのエントリーモデルとしておすすめです。
- お求めやすい価格のQRコードリーダー
- 物体検知機能（プレゼンテーションモード）
- 日本語入力用キーボードシミュレーター（ダウンロード）
製品概要
DS-2300はQRコードはもちろん、バーコードも360度全方位から読み取り可能なバーコードリーダーです。
QRコードの2バイト文字（ひらがな、カタカナ、漢字など日本語文字）の入力を可能にする、キーボードシミュレータを無償提供。必要に応じてダウンロードしてご利用いただけます。

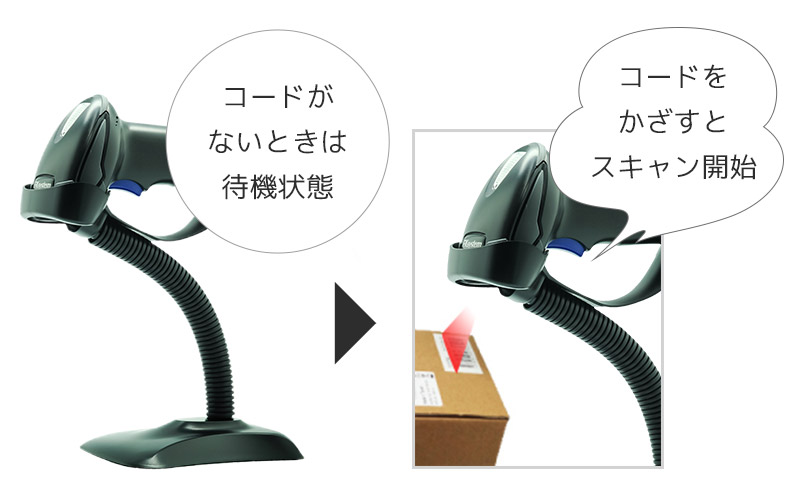

ISBNや新雑誌コードの読み取り設定・読み取り後に出力する改行コードの設定等は、詳細設定マニュアルより簡単にできます。 またかざしたコードを自動的に読み取るプレゼンテーションモード（物体検知機能）があるので、別売の専用スタンドを使えばハンズフリーでの読取り作業も可能となります。
自社製品ならではのサポート体制で、専門スタッフが接続設定や運用のご相談までしっかり対応します。
| メーカー | エフケイシステム FKsystem | |
|---|---|---|
詳細仕様
| USBモデル | ||
|---|---|---|
| インターフェイス | USB（HID/COM） | |

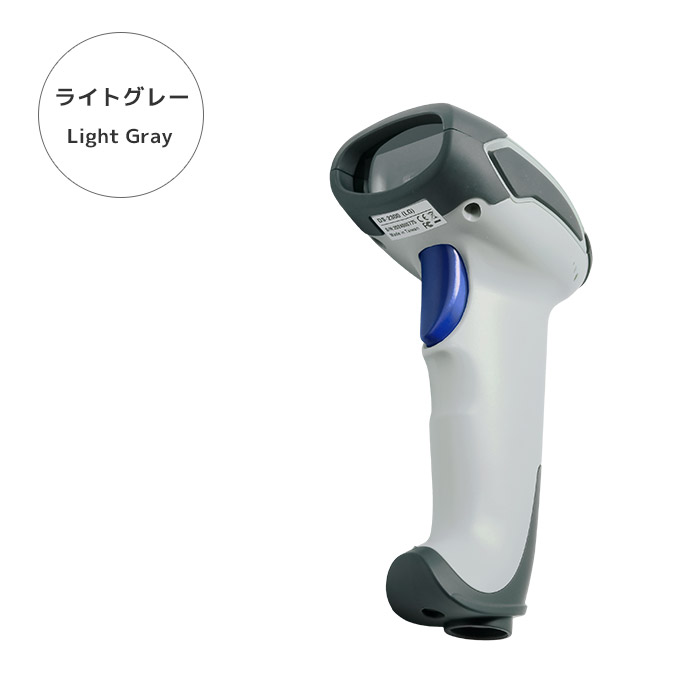

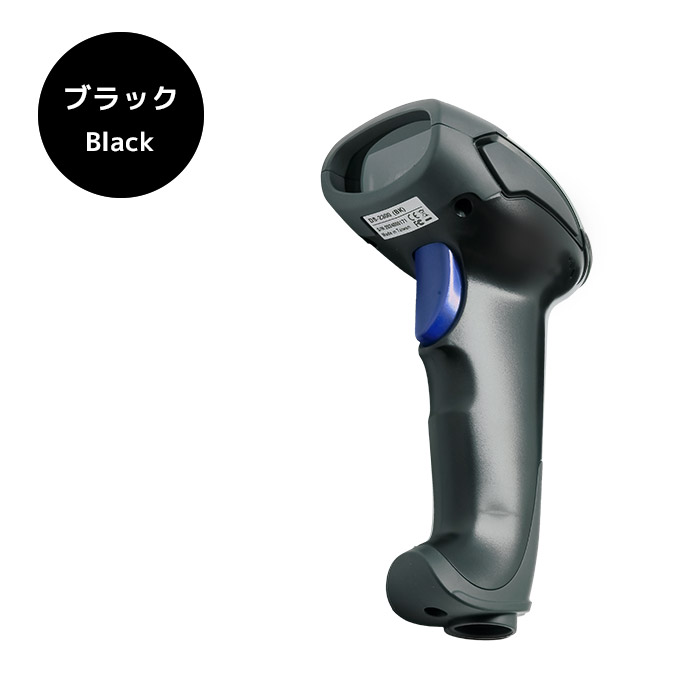

| カラー | ライトグレー | ブラック |
| 製品型番 | DS-2300（LG） | DS-2300（BK） |
| JANコード | 4580298764694 | 4580298764700 |
| 電源供給 | 接続先より供給 | |
| RS-232Cモデル | ||
| インターフェイス | RS232C D-Sub9ピン（メス） | |
| カラー | ライトグレー | ブラック |
| 製品型番 | DS-2300R（LG） | DS-2300R（BK） |
| JANコード | 4580298764717 | 4580298764724 |
| 電源供給 | 外部電源供給（ACアダプタ別途：SAPA05010JP） | |
| 共通仕様 | ||
| 光源 | エイミング 617nm（赤色LED） + エリアマーカ 6500K（白色LED） | |

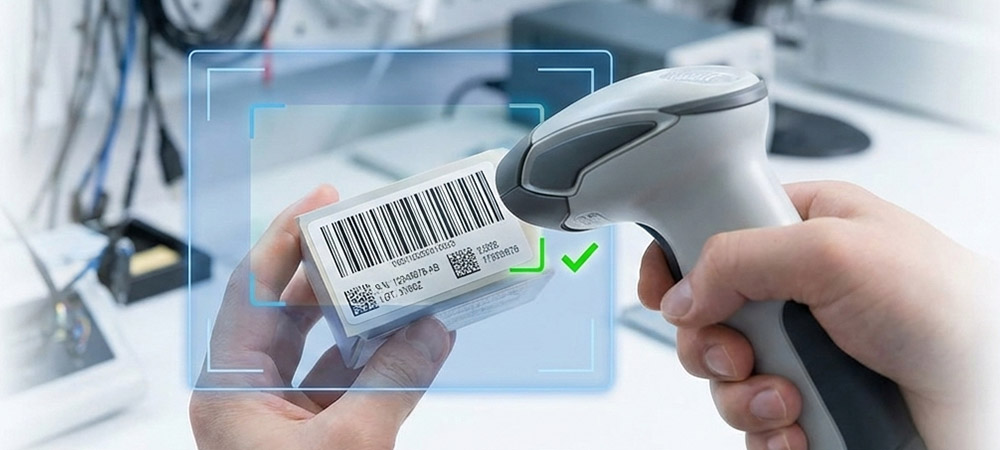

| 読取り方式 | CMOSエリアセンサ 1280(H) x 960(V) ピクセル | |
| 最小分解能 | 1次元バーコード：4mil / 2次元QRコード：5mil | |
| 読取り角度 | Roll：360°,Pitch：±65°,Yaw：±60° | |
| PCS値 | 25% | |
| 読取深度 | バーコードの環境に依存します ※別表参照 | |
| 対応読取コード | 【一次元】 All UPC/EAN/JAN, EAN128 Code, Code 39, Code 39 Full ASCII, Code 128, GS1-128, CODABAR/NW7, Interleave 2 of 5, Matrix 2 of 5, Code 32, MSI/PLESSEY, Code 93, Code 11, GS1 DataBar 【二次元】 PDF417, Micro PDF417, DataMatrix, QR Code, Micro QR Code, Maxi Code, Aztec | |
| 2バイト文字 | USB-HIDにて対応 | |
| 入力電源 | DC5V±5% | |
| 消費電力 | 読取り時：260mA / スタンバイ時：90mA | |
| 本体寸法 | 160mm (L) x 86mm (W) x60mm (H) | |
| 重量 | 116g (ケーブルを除く) | |
| ケーブル長さ | 約 1.8m | |

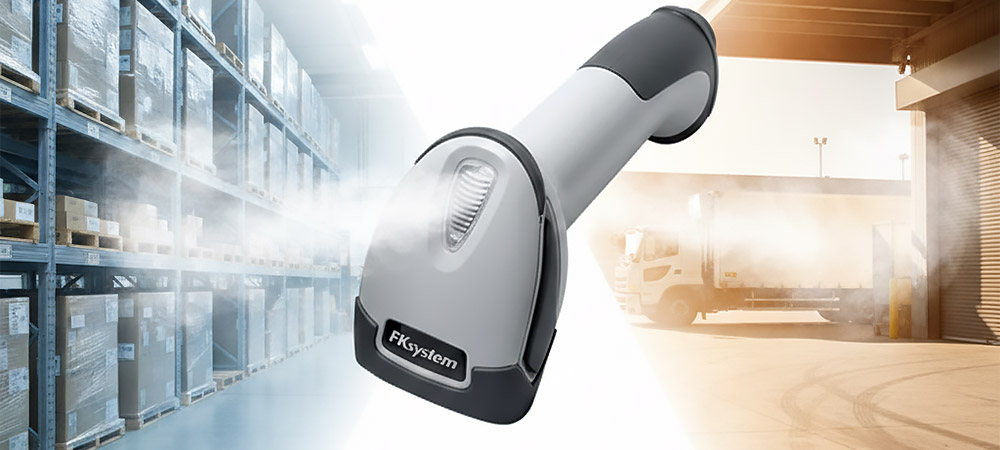

| 対応温度 | 動作時：-20°C to 50°C / 保管時：-40°C to 70°C | |
| 対応湿度 | 動作時：10％～95％ / 保管時：10％～85％ ※結露なきこと | |
| 衝撃耐性 | 1.5m からコンクリート面に自然落下し正常動作 | |
| 素材 | ABSプラスティック | |
| 安全・環境・規格 | CE, FC, RoHS | |
読取り深度
| CODE 39 | 4mil：35mm - 70mm 20mil：100mm – 260mm | |
|---|---|---|
| UPC/EAN | 13mil：60mm – 200mm | |
| Data Matrix | 7.5mil：30mm – 80mm 24mil：30mm – 220mm | |
RS-232C コネクタピン配置
| ピン番号 | 記号 / 説明 / 信号の方向 | |
|---|---|---|
| 1 | - / - / - | |
| 2 | TxD / データ送信 / 出力 | |
| 3 | RxD / データ送信 / 入力 | |
| 4 | - / - / - | |
| 5 | GND / 信号グランド / - | |
| 6 | - / - / - | |
| 7 | CTS / 送信可 / 入力 | |
| 8 | RTS / 送信要求 / 出力 | |
| 9 | VCC / ＋5V電源 / 入力 | |
ダウンロード
| USB-COMドライバー | DS-2300_USB-COMdriver.zip（13.36MB） ・USB-COMドライバーn・USB-COMドライバーインストールマニュアル | ダウンロード |
|---|
オプション
- 型番： HOL-5300
ハンズフリースタンド
製品型番 HOL-5300 カラー ブラック メーカー エフケイシステム FKsystem JANコード 4580298762799 - 型番： SAPA05010JP
RS-232C用 小型ACアダプター
RS232C製品の電源供給用アダプター。製品型番 SAPA05010JP サイズ W37.5×D45.5×H24.5mm
（ケーブル・プラグ部含まず）出力 DC5V 2.0A
プラグ 外形 5.5mm、内径 2.1mm プラグ長 10mm
極性 センタープラス
メーカー エフケイシステム FKsystem JANコード 4580298765233
よくある質問
保証期間内の製品については、当社規定に基づき無償修理対応となります。
本製品の保証期間は、原則として 1年です。
修理可否や対応内容は、症状や使用状況を確認した上で判断いたします。
保証期間外の製品については、有償修理対応となります。
修理費用は、故障した製品を当社にて確認後、お見積りをご案内いたします。
修理や初期不良に関する詳細は、「修理・初期不良について」のページをご確認ください。
修理のご依頼は、「修理・初期不良について」ページ内の修理依頼フォームよりお申し込みください。
フォーム送信後、当社にて内容を確認し、修理の流れをご案内いたします。
- 製品仕様や特徴は改良のため予告なく変更される場合がございます。
- QRコード/QR Codeは、株式会社デンソーウェーブの登録商標です。
