活用例・導入事例
使用例（活用シーン）
事務や物流、小売の受発注・在庫管理用途、POS周辺での製品コードや決済コードの読み取り業務、シーケンサー接続用機器として（RS-232Cモデル）

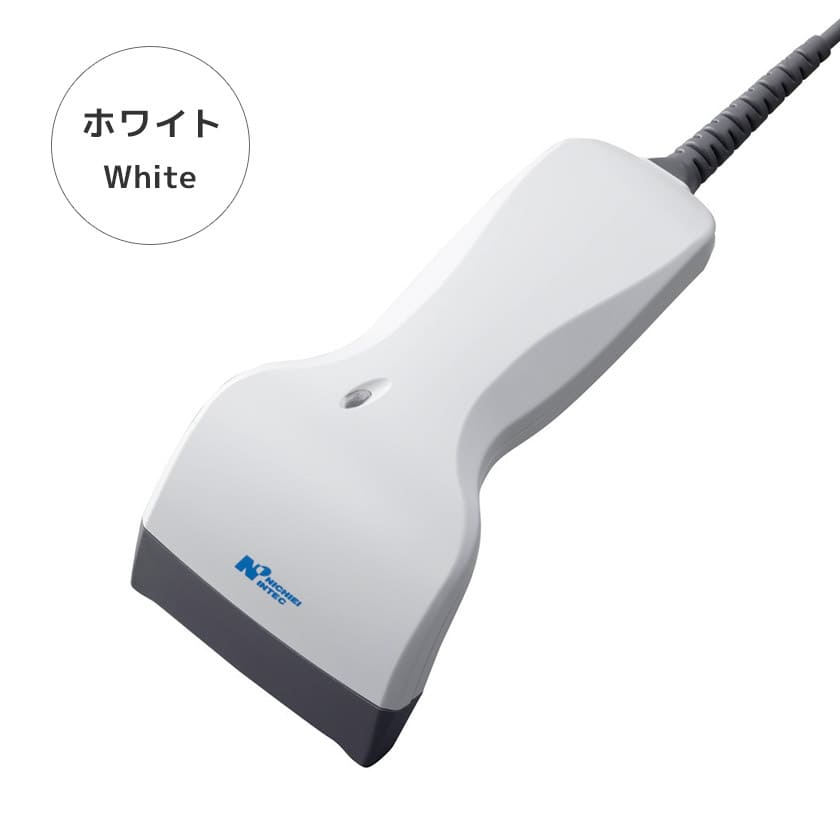

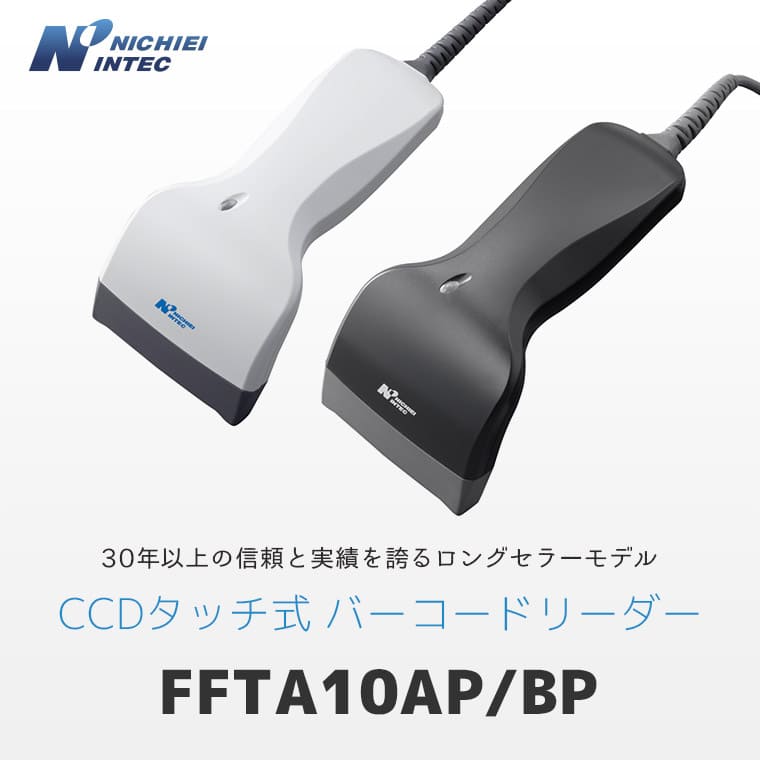

FFTA10AP/BP 日栄インテック CCDタッチ式 バーコードリーダー | NICHIEI INTEC
製品の主な機能
30年以上の信頼と実績を誇るロングセラーモデル
扱いやすさと堅実な性能を兼ね備えた、タッチ式バーコードスキャナ。長年使われてきた実績あるモデルで、安定した読み取り性能とサポート体制が魅力です。
- 簡単設定・簡単接続
- 液晶読み取りに対応
- 信頼と実績のロングセラーモデル
- 最大10,000lx の耐外乱光性能
製品概要
日栄インテックのFFTA10シリーズは、1次元バーコードの確実な読み取りと、現場に馴染みやすい使いやすさを両立したタッチ式スキャナーです。1995年から続くシリーズで、安定した読み取り性能と仕様を長期にわたって提供している、信頼性の高いモデルです。
USB／RS-232に対応し、システムにあわせた柔軟な導入が可能。長年の導入実績を持つスタンダードモデルとして、POSや流通御業など幅広い業種で活躍します。
外乱光10,000lx耐性を持ち、蛍光灯や窓際でも誤読しにくい設計です。スマートフォンなどの液晶画面の読み取りにも対応し、オフィス・店舗環境に最適なバーコードリーダーです。
主な特徴

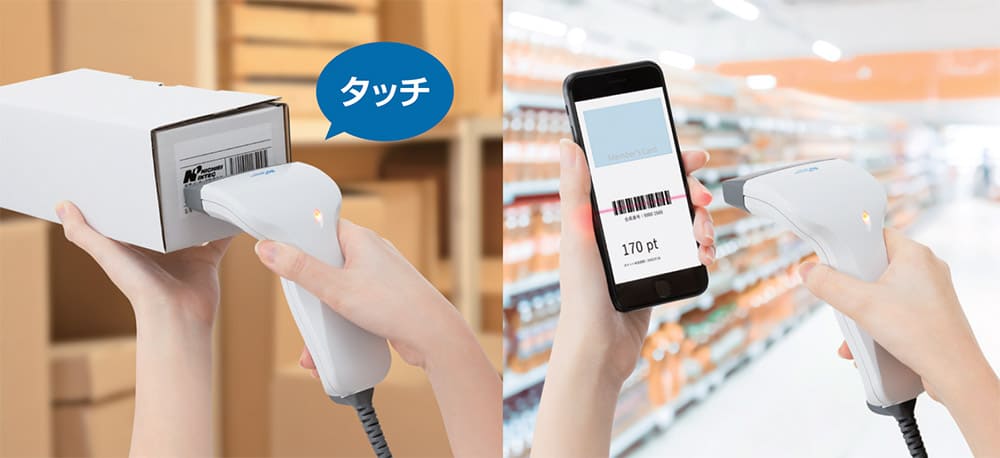

扱いやすいタッチ式。液晶読み取りにも対応。
FFTA10シリーズのスキャナーの読み取り可能レンジは 0～110mm。タッチ～程よい距離の読み取りレンジなので初心者でも扱いやすく、導入時にスタッフの教育コストが低くなります。
また、液晶画面表示のバーコードの読み取りにも対応しており、POSやバーコード決済、アプリ運用にぴったりです。
蛍光灯や窓際でも誤読しにくい
外乱光10,000lx耐性があり、明るい照明下、窓際、半屋外でも誤読が抑制され、しっかり読み取ることができます。
また、冬場の乾燥した環境などで静電気が発生しやすい場面にも配慮し、接触放電8kV／気中放電15kVに対応した静電気対策設計となっています。一般的なオフィス・店舗用途での静電気には十分な耐性が備わっています。

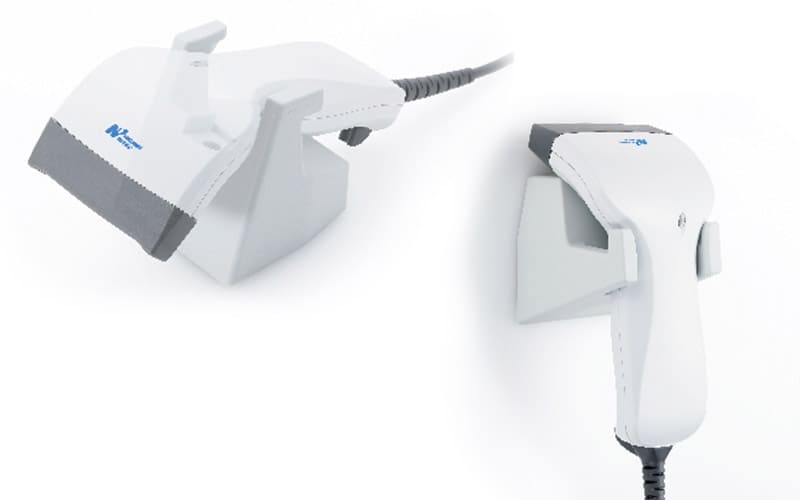

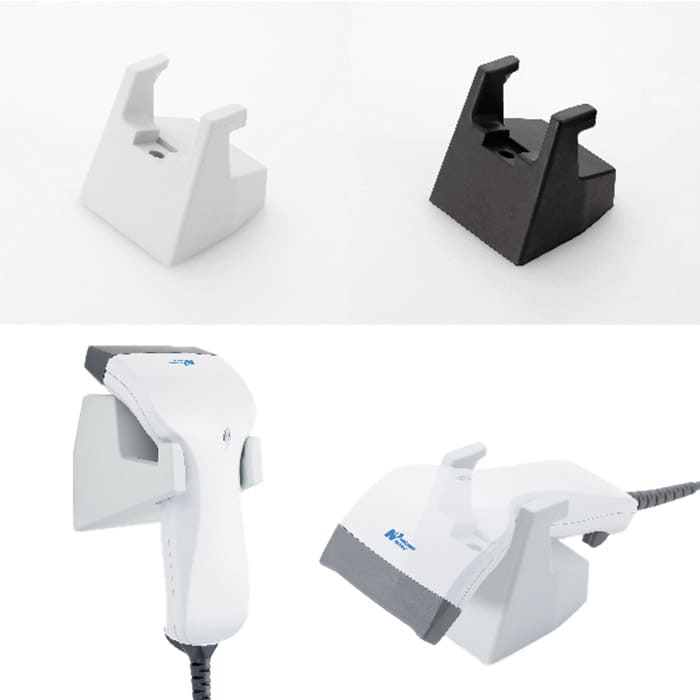

オプションの置台は２WAYタイプ
オプションの置台は、壁掛けフックとしても使用することができます。カラーはホワイトとブラックの2色展開で、スキャナーと同色で合わせることが可能です。

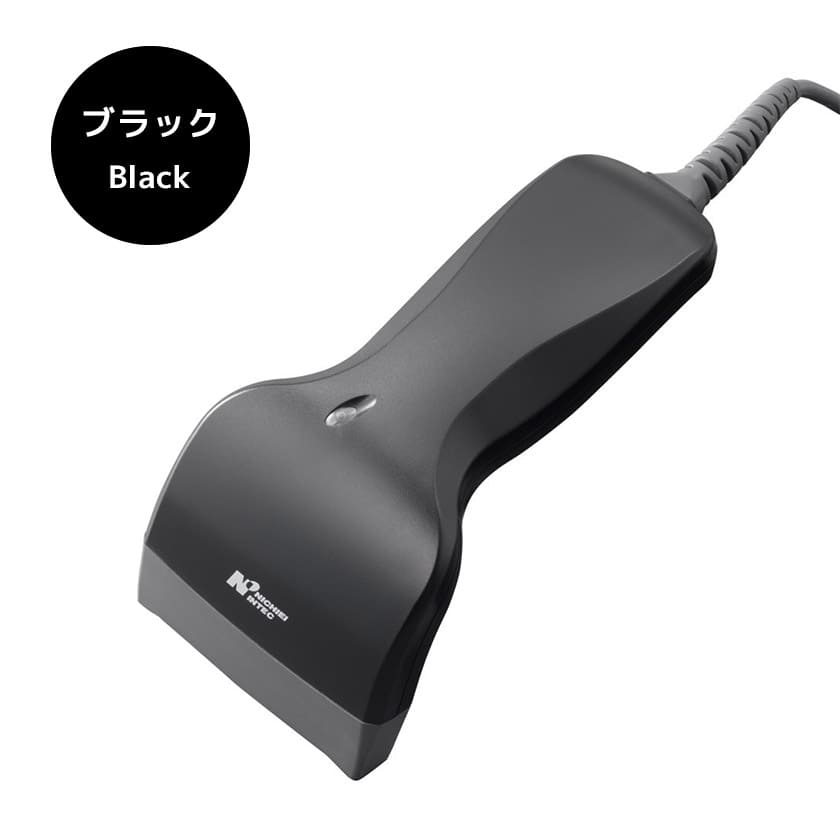

※ブラックのスキャナー（FFTA10BP）は案件対応・受注生産品です。納期は約2ヶ月となります。
長年支持されているロングセラー
1995年から続くシリーズで、安定した読み取り性能と仕様を長期にわたって提供している実績があります。信頼性の高いモデルです。
RS‑232に対応
USBだけでなくRS-232Cのモデルのご用意があります。医療現場・製造業など、レガシー環境でUSBが使えない現場にとっての選択肢の一つとなります。
| メーカー | 日栄インテック | |
|---|---|---|
詳細仕様
| USB モデル | ||
|---|---|---|
| 製品型番 | FFTA10APU | FFTA10BPU |
| 本体カラー | ホワイト | ブラック（※1） |
| インタフェース | USB 接続（HID/仮想COM） | |
| RS232C モデル | ||
| 製品型番 | FFTA10APR | FFTA10BPR |
| 本体カラー | ホワイト | ブラック（※1） |
| インタフェース | RS232C 接続（D-Sub 9pin） ※2 | |
| 共通仕様 | ||
| 対応OS | Windows 10／11 | |
| 読取方式 | CCDイメージセンサ | |
| 読取画素数 | 2500ピクセル | |
| 読取光源 | 赤色LED×2個 | |
| エイミング | － | |
| 読取コード | 【1次元】 EAN／JAN／UPC(アドオン含む)／Code 39(フルASCⅡを含む)／Code 128／ GS1-128(EAN-128)／ITF(Interleaved 2 of 5)／Industrial 2 of 5／ Matrix 2 of 5／Codabar(NW-7)／Code 93／Code11／MSI/Plessey／ Telepen／GS1-DataBar(RSS-14) | |
| 読取速度 | 200スキャン／秒 | |
| 読取距離 | 0～110㎜(分解能：0.25㎜時) | |
| 読取幅 | 140㎜以下(分解能：0.25㎜時) | |
| PCS値 | 0.45以上 | |
| 最小分解能(PCS:0.9) | 0.076㎜ | |
| 読取確認 | ステータスLED(上部 赤色)／ブザー | |
| 動作電圧 | DC5V±0.25V | |
| 消費電流 | 待機時：40mA 動作時：71mA | |
| キー | 1キー(トリガーキー) | |

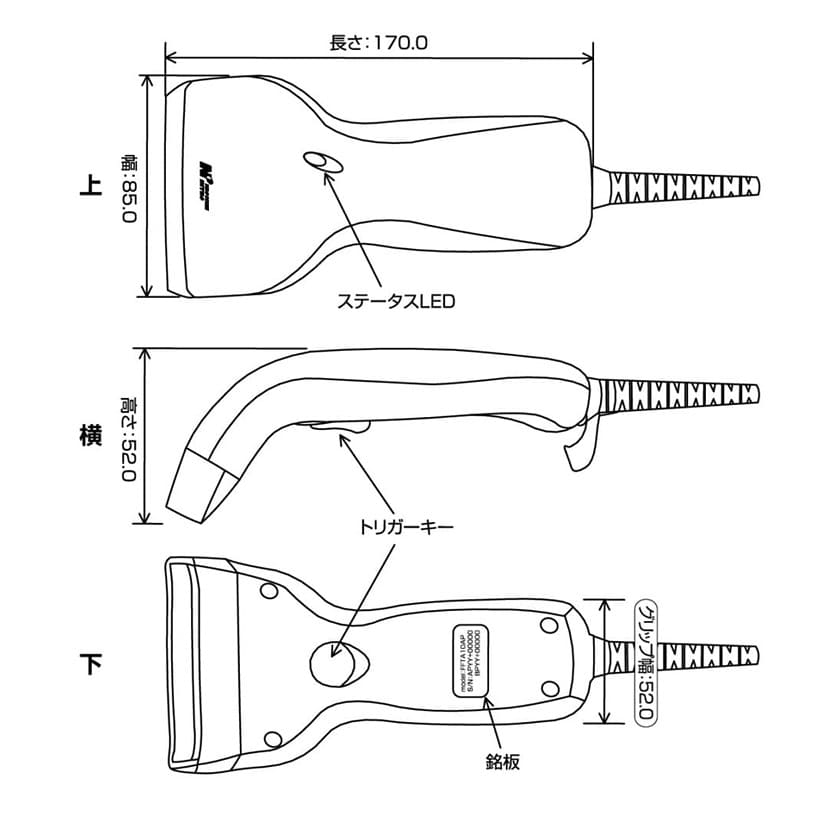

| 外形寸法 | 長さ:170.0 × 幅:85.0 × 高さ:52.0 ㎜ | |
| 質量 | 約110g(ケーブル除く) | |
| ケーブル長 | 約2.3m (ストレート 素材・形状変更) | |
| 公的規格・その他 | RoHS2指令 (10物質) ／WEEE指令準拠 | |
| EMC | CE／FCC Class B | |
| 温度 | 動作時：0～40℃ 保存時：-20～60℃ | |
| 湿度 | 保存時：5～95％ (非結露) | |
| 耐外乱光 | 最大 10,000 lx (バーコード表面) | |
| 耐静電気 | 接触放電：8kV／気中放電：15kV (非破壊時) | |
| 防塵・防滴 | IP30相当 | |
| 耐落下強度 | 1.5mから床面に自然落下。読取可能なこと | |
| 同梱物 | ご利用の手引き | |
| メーカー保証 | 1年 (本体のみ。ケーブルは半年) | |
- 1. ブラックは案件対応・受注生産品です。納期は約2ヶ月となります。
- 2. 9番ピンから電源供給が行えない機器(パソコンなど)に接続する場合は、オプションのACアダプタを併用して下さい。
RS-232C ピン配列
| ピン番号 | 記号 / 内容 / 信号の方向 | |
|---|---|---|
| 1 | FG / 接地 / - | |
| 2 | SD / 送信データ / 出力 | |
| 3 | RD / 受信データ / 入力 | |
| 4 | 未接続 | |
| 5 | SG / 信号用接地 / - 電源ジャック：アウター（※１） | |
| 6 | 未接続 | |
| ７ | CS / 送信可能 / 入力 | |
| 8 | RS / 送信要求 / 出力 | |
| 9 | VCC / +DC5V 94mA以上 / - 電源ジャック：センター（※２） | |
- 1. ５番ピンおよび電源ジャックのアウターは、内部的に共通です。
- 2. ９番ピンと電源ジャックのセンターとは内部的に共通で、排他ではありません。
- 2. ９番ピンから電源供給する場合は、外部電源ジャックからは電源供給をしないでください。
オプション
-
置台
カラー：ホワイト製品型番 10A-Z -
置台
カラー：ブラック製品型番 10A-ZB -

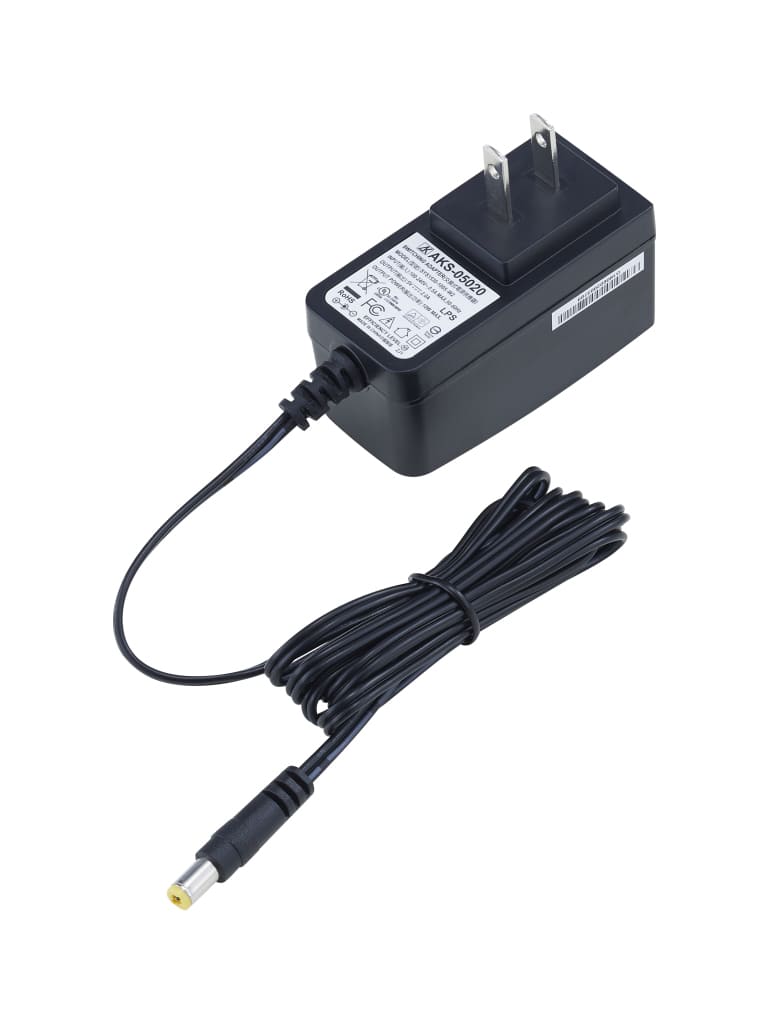

ACアダプタ
RS-232Cモデル用のACアダプターです。
対応型番：FFTA10APR、FFTA10BPR
※ケーブルから電源供給する場合は使用しないで下さい。製品型番 AKS-05020
よくある質問
本製品をご購入いただいた販売店、または当社よりご購入のお客様は、当社までお問い合わせください。
症状をお伺いした上で、点検・修理の流れをご案内いたします。
なお、保証期間や対応条件は製品によって異なります。
詳細は下記の、保証期間や修理対応についての項目をご確認ください。
保証期間や保証内容については、各メーカーまたは代理店の保証規定に準じます。
本製品のメーカー保証期間は、原則として 1年です 。
修理をご希望の場合は、当社を通じてメーカーへ修理依頼を行います。
症状を確認した上で、修理の流れや対応についてご案内いたします。
修理のご依頼は、「修理・初期不良について」ページ内の修理依頼フォームよりお申し込みください。
フォーム送信後、当社にて内容を確認し、修理の流れをご案内いたします。
