NM59 ジーエルソリューションズ マルチリーダライタモジュール | GL Solutions

製品の主な機能

  • RS-232C接続対応のアイコン
  • NFC対応のアイコン
  • CMOS接続対応のアイコン
  • メーカー1年保証のアイコン
FeliCa暗号領域まで扱える、信頼性最優先のRFIDモジュール。

NM59は、FeliCa暗号・MIFARE・TypeB・ISO15693に対応した、アンテナ一体型RFIDリーダライタモジュール。暗号領域の読み書き・高信頼認証・セキュアマイコン搭載で、自販機・入退室管理・精算機・教育機関システムなど幅広い組込み用途に最適です。

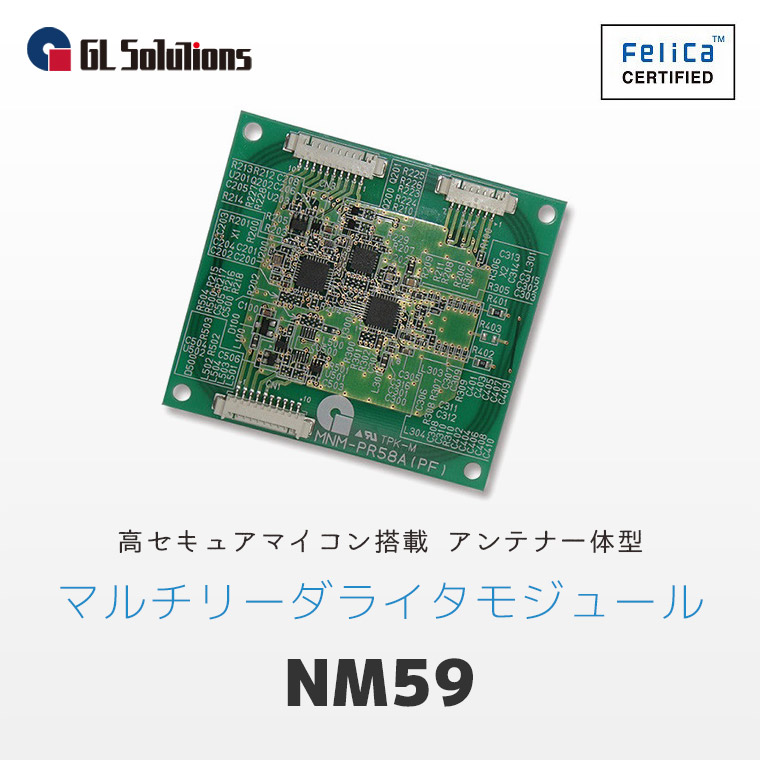

ジーエルソリューションズのマルチリーダライタモジュール「NM59」シリーズのメインビジュアル。「高セキュアマイコン搭載」「アンテナ一体型」の特徴が記載されている。
  • 暗号領域まで扱える、本格FeliCa対応リーダライタ
  • セキュアマイコン搭載で“耐タンパ性”も確保
  • マルチ規格対応で、1台で複数タグを運用可能
  • アンテナ一体型・小型・軽量で組み込みやすい
  • RS-232C / CMOS の2種類のインターフェイス

製品概要

NM59シリーズは、FeliCa暗号領域へのアクセスに対応可能なセキュアマイコンを搭載した、組込み用の高信頼マルチRFIDリーダライタモジュールです。

FeliCa・MIFARE・TypeB・ISO15693 などの主要RFIDを1台でカバーし、アンテナ一体型のため 小型機器にもそのまま組み込み可能。自販機・決済端末・アクセス制御機器など、高度な認証処理が必要な分野でも安心して利用できます。

NM59は FeliCaリーダライタRF性能検定（Ver1.52）で評価クラスMを取得し、安定した読取り性能と高いセキュリティを実現しています。

主な特徴

暗号領域まで扱える、本格FeliCa対応リーダライタ

FeliCa Standard / Lite / Lite-S に加え、モデルに応じて DES/TDES/AES 暗号領域の読み書きに対応。
公共インフラ・決済・社員証・入退室管理など、暗号化されたデータを扱う用途に最適です。

セキュアマイコン搭載で “耐タンパ性” も確保

Common Criteria EAL5+ 認証済みのセキュアマイコンを採用。改ざん・覗き見・物理攻撃に対し高い耐性を持ち、金融や高度認証用途でも安心して利用できます。

マルチ規格対応で、1台で複数タグを運用可能

FeliCa、MIFARE、TypeB、15693 などを1台で読取りが可能。複数規格のカードを併用するアプリを運用する際も、機器構成をシンプルにすることができます。

アンテナ一体型・小型・軽量で組み込みやすい

アンテナ一体型のNM59は、モジュール単体で動作するため、自販機・券売機・物販端末・産業機器などにそのまま組み込み可能。

設置が簡単で性能が安定し、開発工数を大幅に削減できます。

RS-232C / CMOS の2種類のインターフェイス

NM59シリーズは「RS-232C版」「CMOS版」の2系統をラインアップ。
既存設備に後付けする場合はRS-232C、新規装置の基板へダイレクト接続する場合はCMOSが最適です。
それぞれの用途に合わせて、コスト・配線距離・安定性を最適なバランスで選択できます。

活用例・導入事例

使用例（活用シーン）

自動精算機の決済用、入退室管理端末、図書館などの貸出管理端末、ロッカーシステム、トレーサビリティ管理端末、独自ポイントカード管理端末、設備点検・保守管理端末

自販機・券売機・精算機

用途：キャッシュレス決済／社員証決済／ポイント管理

  • FeliCa暗号領域のアクセスが必要になる
  • 社員食堂・工場内売店・社内自販機の「社員証決済」
  • 駅ナカ・フードコートなどの交通系IC利用環境
  • プリペイドカード／独自ICカード決済の管理

決済の裏側の“暗号処理”が必要な場面に活用

入退室管理・アクセスコントロール

用途：入退出ログ・扉の開閉・個別権限管理

  • 会社・研究所・物流倉庫などのセキュリティゲート
  • 利用者ごとの“権限書き換え”が必要な仕組み
  • 高レベルのなりすまし防止が求められる施設

データの改ざん防止と固有IDの高信頼認証が必須の現場に

学生証・職員証管理／図書館システム

用途：学生証・職員証の読み書き／貸出管理

  • FeliCa Student／SSFCなど学校向け仕様に強い
  • 学内食堂・ロッカー・図書館など複数サービスにまたがる使用
  • カードへの“残高・履歴情報”の書き込みに対応

教育機関で使われる、FeliCaベースの統合システムとの併用

ロッカー・貸出機・シェアリングサービス

用途：ロッカー開閉／利用権の付与／一時データ管理

  • コワーキングスペース・スポーツジム・銭湯
  • シェアサイクル・シェア傘の利用開始/終了管理
  • 期限付き権限の書き込み

小型機器に組込むセキュアな鍵として活用。

工場／製造設備の作業者認証・トレーサビリティ

用途：装置操作の認証・製造工程の記録

  • 作業員IDカードをスキャンして操作権限を制御
  • 工程ごとの通過ログをカードに記録する
  • 装置の誤操作防止（高電圧・危険物扱いの現場）

誰が何を操作したかを記録する必要がある製造ラインに。

独自ICカードの発行・構築

用途：専用サービス用のカード作成／暗号鍵管理

  • 独自ポイントカード・独自認証カード
  • FeliCa Lite S や MIFARE Ultralight 系の小容量カード
  • サービスごとのセキュリティ管理

独自カード運用の自社機器を開発したい小〜中規模事業者に。

  1. 上記のシステム（ソフトウェア）の機能を追加するには別途開発が必要となります。

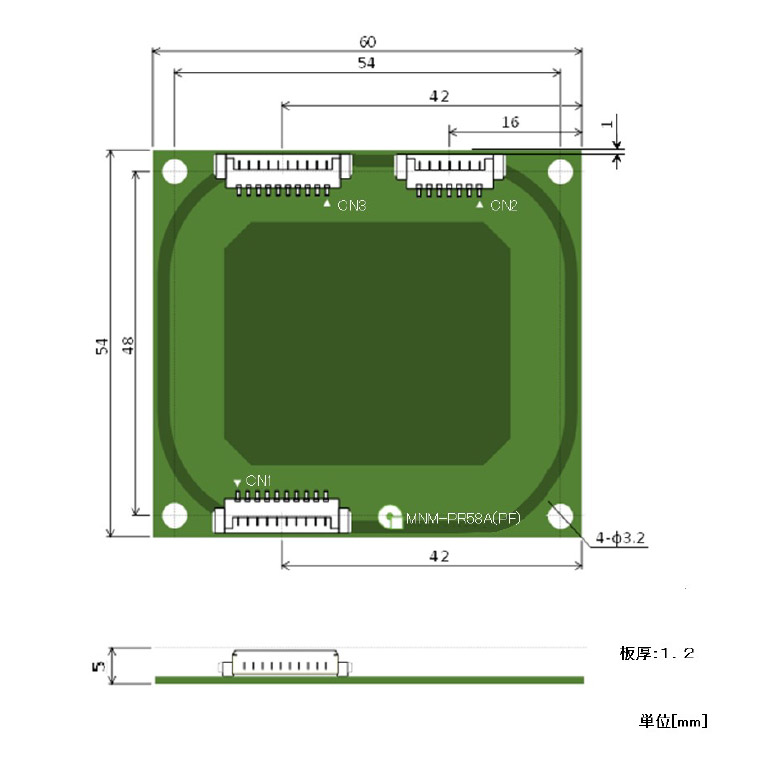

  • ジーエルソリューションズのマルチリーダライタモジュール「NM59」シリーズのサイズ図解
    サイズ情報
メーカージーエルソリューションズ

詳細仕様

RS-232C モデル
枝番
NM59-B-*
インターフェース
RS232Cレベル
NM59-B-5V
製品型番
NM59-B-5V
特徴
FeliCa暗号非対応
起動時間
電源投入後0.2sec以内
NM59-C-5V-2
製品型番
NM59-B-5V-2
特徴
FeliCa DES/TDES暗号対応、SSFC対応
起動時間
電源投入後1.0sec以内
NM59-B-5V-4
製品型番
NM59-B-5V-4
特徴
FeliCa DES/TDES/AES暗号対応、SSFC対応
起動時間
電源投入後1.0sec以内
CMOS モデル
枝番
NM59-C-*
インターフェース
CMOSレベル
NM59-C-5V
製品型番
NM59-C-5V
特徴
FeliCa暗号非対応
起動時間
電源投入後0.2sec以内
NM59-C-5V-2
製品型番
NM59-C-5V-2
特徴
FeliCa DES/TDES暗号対応、SSFC対応
起動時間
電源投入後1.0sec以内
NM59-C-5V-4
製品型番
NM59-C-5V-4
特徴
FeliCa DES/TDES/AES暗号対応、SSFC対応
起動時間
電源投入後1.0sec以内
共通仕様
定格入力電圧
DC5V ±5%
最大消費電流
370 mA
使用周波数
13.56 MHz
変調方式
ASK
使用温度範囲
-10～60℃
保存温度範囲
-20～70℃
使用湿度範囲
20～80%RH（結露なきこと)
保存湿度範囲
-20～70%RH（結露なきこと)
外形寸法
54(W)×60(D)×5.0(H)mm
接続コネクタ
CN1：53261-1071(モレックス製)
CN2：53261-0771(モレックス製)
FlashROM書換可能回数
最大10,000 回
搭載IC
NFCコントローラIC CLRC663Plus
オプション
HZ13-OR3K（10芯ケーブル）
NM59本体と上位機器を接続するための片側コネクタ付ケーブル
※ RS-232C/CMOSいずれのモデルでも使用可能。
※ 用途：制御盤まで延長したい場合など

XZ63-USBSET（CMOS⇔USB変換アダプター）
CMOS版 NM59-C-* を評価する際、USBポートに接続するための変換アダプター。
Windows PC との動作確認・学習プログラムの実行に使用します。
※ USB給電で動作するので別電源不要
※ XZ63専用ドライバをインストールして使用
※ 用途：CMOS版の評価・開発時に利用
  1. 当製品は下記の同社標準リーダライタの後継機となります。
    NM01/02/28シリーズ（60×54㎜の2枚基板）、 TM09シリーズ、NM33/38シリーズ (1枚基板)

適合ICチップ

FeliCa
アクセス距離
35mm
対応ICタグ
FeliCa Standard、FeliCa Lite、FeliCa Lite S
ISO14443 TypeA 系
アクセス距離
【MIFAR】40mm
対応ICタグ
【MIFAR】MIFARE Classic、MIFARE Ultralight、MIFARE Plus ※1、MIFARE DESFire ※2
【SLE55R】非暗号領域のみ
ISO14443 TypeB 系
アクセス距離
12mm
代表的ICタグ
各種TypeBカード
ISO/IEC 15693
アクセス距離
50mm
代表的ICタグ
ICODE SLI / Tag-it など
  1. 1　枝番-2、-4のみ対応。EV1、EV2、SE、Xに対応しています。
  2. 2　枝番-2、-4のみ対応。ISO/IEC14443 Type A-4 をサポートしており、コマンドスルーとなります。
  3. アクセス距離の数値は保証値です。メーカーの基準カードを使用して測定したものとなります。
  4. 使用するカードや環境によりアクセス距離は変化します。

モデル別 カード対応表

MIFARE ファミリー
MIFARE Classic
枝番-5V：○ / 枝番-5V-2：○ / 枝番-5V-4：○
MIFARE Ultralight
枝番-5V：○ / 枝番-5V-2：○ / 枝番-5V-4：○
MIFARE Plus
（EV1, EV2, SE, X）
枝番-5V：× / 枝番-5V-2：○ / 枝番-5V-4：○
MIFARE DESFire
（Type A-4）
枝番-5V：× / 枝番-5V-2：コマンドスルー / 枝番-5V-4：コマンドスルー
FeliCa ファミリー
FeliCa Standard
（非暗号領域）
枝番-5V：○ / 枝番-5V-2：○ / 枝番-5V-4：○
FeliCa Lite / Lite-S
枝番-5V：○ / 枝番-5V-2：○ / 枝番-5V-4：○
FeliCa DES / TDES 暗号領域
枝番-5V：× / 枝番-5V-2：◎ / 枝番-5V-4：◎
FeliCa AES 暗号領域
枝番-5V：× / 枝番-5V-2：× / 枝番-5V-4：◎
SSFC（ファイル構造系）
枝番-5V：× / 枝番-5V-2：◎ / 枝番-5V-4：◎
その他規格
ISO/IEC 14443 Type A
枝番-5V：○ / 枝番-5V-2：○ / 枝番-5V-4：○
ISO/IEC 14443 Type B
枝番-5V：○ / 枝番-5V-2：○ / 枝番-5V-4：○
ISO/IEC 15693
枝番-5V：○ / 枝番-5V-2：○ / 枝番-5V-4：○
SLE55R
枝番-5V：△（非暗号領域のみ） / 枝番-5V-2：△（非暗号領域のみ） / 枝番-5V-4：△（非暗号領域のみ）

評価セット

FeliCa DES/TDES暗号対応版
製品型番
NZ33-DSET-2
セット内容
・NM59-C-2（リーダライタ本体）× 1台
・XZ63-USBSET（CMOS⇔USB変換ケーブル）×1式
・各種ICカード（FeliCa Lite S ×1、MIFARE Classic 系 ×2、MIFARE Ultralight ×1、ICODE SLI ×2、ISO/IEC14443 Type B JJC1 ×1）※
・学習プログラム（FeliCa / Type A / Type B / ISO15693）
・仕様書一式（製品仕様書／操作説明書／カードフォーマット）
・XZ63用Windowsドライバー
SSFC、FeliCa DES/TDES/AES暗号対応版
製品型番
NZ33-DSET-4
セット内容
・NM59-C-4（リーダライタ本体）× 1台
・XZ63-USBSET（CMOS⇔USB変換ケーブル）×1式
・各種ICカード（FeliCa AESカード ×2、FeliCa Lite S ×1、MIFARE Classic 系 ×2、MIFARE Ultralight ×1、ICODE SLI ×2、ISO/IEC14443 Type B JJC1 ×1）※
・学習プログラム（FeliCa / FeliCa AES / Type A / Type B / ISO15693）
・仕様書一式（製品仕様書／操作説明書／ジーエルソリューションズ社仕様のカードフォーマット）
・XZ63用Windowsドライバー
  1. SSFCフォーマットのFeliCaカードは含まれません。
  2. 評価セットに付属するカードは、すべて学習・検証向けにGLソリューション社が初期化した評価用フォーマットを使用しています。
